JR東日本との共同開発による、車いす用階段昇降機シリーズ
簡単に設置できるコンパクトでシンプルな設計。細かいところまで十分配慮した安全性・操作性。人と環境の調和を考慮した高いデザイン性。
大同工業の車いす用階段昇降機は駅や公共施設等で高い評価と信頼をいただいています。

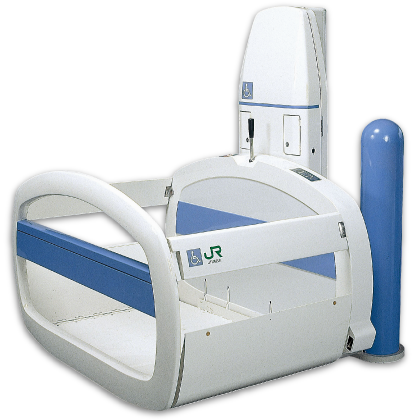

車いす用階段昇降機
JD ESCALシリーズ
ガイドレールは、歩行者の手すりとしても利用できます。
昇降機本体は
レールから
取り外しできます。
レールから
取り外しできます。
![JD ESCALシリーズ](https://www.rakuchin.jp/wp-content/uploads/2014/08/escal_mainimg.png)
![JDエスカル](https://www.rakuchin.jp/wp-content/uploads/2014/08/escal_logos.png)
![JDエスカル](https://www.rakuchin.jp/wp-content/uploads/2014/08/escal_icons.png)
![JDエスカル・Ⅱ](https://www.rakuchin.jp/wp-content/uploads/2014/08/escal2_logos.png)
![JDエスカル・Ⅱ](https://www.rakuchin.jp/wp-content/uploads/2014/08/escal2_icons.png)
■特徴・機能
車いすでそのまま乗り込め、スムーズに階段の昇り降りができます。
![](https://www.rakuchin.jp/wp-content/themes/rakuchin/images/red_1.png)
既存の階段に
取り付けるだけ
取り付けるだけ
自立型ガイドレールを採用。
既存の階段に取り付けられ、
壁面改造は不要です。
既存の階段に取り付けられ、
壁面改造は不要です。
![既存の階段に取り付けるだけ](https://www.rakuchin.jp/wp-content/uploads/2014/08/escal_pho1.png)
![](https://www.rakuchin.jp/wp-content/themes/rakuchin/images/red_2.png)
邪魔にならない
ガイドレール
ガイドレール
ガイドレールの幅は狭く、
ふだんは歩行者の手すりとしても
利用できます。
ふだんは歩行者の手すりとしても
利用できます。
![邪魔にならないガイドレール](https://www.rakuchin.jp/wp-content/uploads/2014/08/escal_pho2.png)
![](https://www.rakuchin.jp/wp-content/themes/rakuchin/images/red_3.png)
折りたため
着脱できる本体
着脱できる本体
昇降機本体はコンパクトにたためる
着脱式。
使わない時はガイドレール
から取り外して運搬収納できます。
着脱式。
使わない時はガイドレール
から取り外して運搬収納できます。
![折りたため着脱できる本体](https://www.rakuchin.jp/wp-content/uploads/2014/08/escal_pho3.png)
![](https://www.rakuchin.jp/wp-content/themes/rakuchin/images/red_4.png)
デザイン
どんな場所にもなじみ、
まわりの雰囲気に調和する
デザインです。
まわりの雰囲気に調和する
デザインです。
![まわりの雰囲気に調和するデザイン](https://www.rakuchin.jp/wp-content/uploads/2014/08/escal_pho4.png)
![](https://www.rakuchin.jp/wp-content/themes/rakuchin/images/red_5.png)
直線・曲がり…
どんな階段にも
どんな階段にも
直線階段用のJD ESCAL、
曲がり階段用のJD ESCAL-Ⅱを
ラインナップ。
どんな階段にも対応できます。
曲がり階段用のJD ESCAL-Ⅱを
ラインナップ。
どんな階段にも対応できます。
![JD ESCAL](https://www.rakuchin.jp/wp-content/uploads/2014/08/escal_pho5_1.png)
直線階段用
![JDエスカル](https://www.rakuchin.jp/wp-content/uploads/2014/08/escal_logo_s.png)
ジェイディー
エスカル
エスカル
■型式認定適合品
![JD ESCAL-Ⅱ](https://www.rakuchin.jp/wp-content/uploads/2014/08/escal_pho5_2.png)
曲がり階段用
![JDエスカル・Ⅱ](https://www.rakuchin.jp/wp-content/themes/rakuchin/images/escal/escal2_logo_s.png)
ジェイディー
エスカル・Ⅱ
エスカル・Ⅱ
■型式認定適合品
■仕様・寸法図
仕様
形 式
JD ESCAL
JD ESCAL-Ⅱ
駆動方式
チェーンラック・ピニオン方式
電 動 機
交流 三相 200V 750W
交流 単相 200V 750W
定格速度
15m/min
(インバータによる加速度付き)
(インバータによる加速度付き)
12m/min
(インバータによる加速度付き)
(インバータによる加速度付き)
定 員
1名(最大重量 180kg)
かご寸法
W850×D1200
かご出入り口
遮断棒、及び車止め兼渡し板
操作方式
押し続け押しボタン運転方式
傾斜角度
35度以下
30度以下
走行行程
35m以下
45m以下
設置場所
屋内
安全装置
押し続け押しボタンスイッチ(ペンダントスイッチ)
停止スイッチ(かご内、ペンダントスイッチ)
落下防止装置、電磁ブレーキ
非接触式障害物検出装置(前後2ヶ所)
走行時アラーム
かぎ付ペンダントスイッチ収納ボックス
停止スイッチ(かご内、ペンダントスイッチ)
落下防止装置、電磁ブレーキ
非接触式障害物検出装置(前後2ヶ所)
走行時アラーム
かぎ付ペンダントスイッチ収納ボックス
仕様
形 式
ESCAL-Ⅲ
駆動方式
チェーンラック・ピニオン方式
電 動 機
交流 三相 200V 750W
定格速度
12m/min (インバータによる加速度付き)
定 員
1名(最大重量 180kg)
かご寸法
W850×D1200
かご出入り口
遮断棒、及び車止め兼渡し板
操作方式
押し続け押しボタン運転方式
傾斜角度
30度以下
走行行程
45m以下
設置場所
屋内
安全装置
グリップ式押し続け押しボタンスイッチ
(ペンダントスイッチ)
停止スイッチ(かご内、ペンダントスイッチ)
落下防止装置、電磁ブレーキ
非接触式障害物検出装置(前後2ヶ所)
走行時アラーム
かぎ付ペンダントスイッチ収納ボックス
走行中メロディー及び音声アナウンス
(ペンダントスイッチ)
停止スイッチ(かご内、ペンダントスイッチ)
落下防止装置、電磁ブレーキ
非接触式障害物検出装置(前後2ヶ所)
走行時アラーム
かぎ付ペンダントスイッチ収納ボックス
走行中メロディー及び音声アナウンス

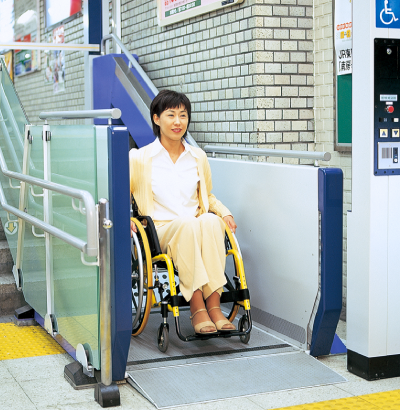

車いす用階段昇降機
エスカル-L
4m以下の小階段に。
一般歩行者にも
配慮した
安全設計です。
配慮した
安全設計です。
![エスカル-L](https://www.rakuchin.jp/wp-content/uploads/2014/08/escal_l_mainimg.png)
![エスカル-L](https://www.rakuchin.jp/wp-content/uploads/2014/08/escal_l_logos.png)
![エスカル-L](https://www.rakuchin.jp/wp-content/uploads/2014/08/escal_l_icons.png)
■特徴・機能
小さな場所から始める本物のバリアフリー
![](https://www.rakuchin.jp/wp-content/themes/rakuchin/images/red_1.png)
高い安全性能
落下防止や自動緊急停止など、利用者の安全はもちろん、一般歩行者にも配慮した安全設計です。
●仕切り/手すり
昇降機に手や物をはさむのを
防ぐ仕切りと歩行者に
便利な手すり付き。
防ぐ仕切りと歩行者に
便利な手すり付き。
![仕切り/手すり](https://www.rakuchin.jp/wp-content/uploads/2014/08/escal_l_pho1_1.png)
●障害物検出装置
カゴの下に缶やビンなどの
障害物があると運転を停止します。
障害物があると運転を停止します。
![障害物検出装置](https://www.rakuchin.jp/wp-content/uploads/2014/08/escal_l_pho1_2.png)
●遮断棒
運転時の歩行者の進入を防ぎます。
(挟まれ防止装置付き)
(挟まれ防止装置付き)
![遮断棒](https://www.rakuchin.jp/wp-content/uploads/2014/08/escal_l_pho1_3.png)
●車止め付き渡し板/扉
人や車いすの落下を防止します。
![車止め付き渡し板/扉](https://www.rakuchin.jp/wp-content/uploads/2014/08/escal_l_pho1_4.png)
![](https://www.rakuchin.jp/wp-content/themes/rakuchin/images/red_2.png)
操作性
●スタンド型操作盤
操作ボタンと管理室につながる
インターホンを内蔵したスタンド型
操作盤を採用。
インターホンを内蔵したスタンド型
操作盤を採用。
![スタンド型操作盤](https://www.rakuchin.jp/wp-content/uploads/2014/08/escal_l_pho2_1.png)
●ペンダントスイッチ
コード付きのペンダントスイッチで
ラクラク操作。
ラクラク操作。
![ペンダントスイッチ](https://www.rakuchin.jp/wp-content/uploads/2014/08/escal_l_pho2_2.png)
![](https://www.rakuchin.jp/wp-content/themes/rakuchin/images/red_3.png)
通路としても
活用可能
活用可能
昇降機の使用時以外は通常通り
通路として利用できます。
通路として利用できます。
![通路としても活用可能](https://www.rakuchin.jp/wp-content/uploads/2014/08/escal_l_pho3.png)

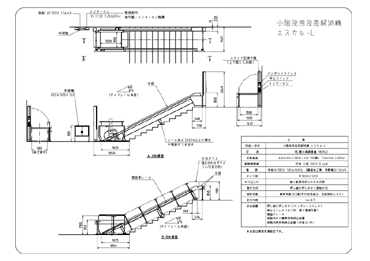

■仕様・寸法図
仕様
駆動方式
チェーン・スプロケット方式
電 動 機
交流 三相 100V 400W
定格速度
6.2m/min(50Hz) 7.4m/min(60Hz)
定 員
1名(最大重量 180kg)
かご寸法
W900×D1200
かご出入り口
渡し板兼用折りたたみ式扉
操作方式
押し続け押しボタン運転方式
傾斜角度
標準角度26.5度(その他角度は、別途検討します)
走行行程
4m以下
設置場所
屋内
安全装置
押し続け押しボタンスイッチ(ペンダントスイッチ)
※かご内はオプション
停止スイッチ(かご内、乗り場操作盤)
電磁ブレーキ
接触式かご裏障害物検出装置
運転キースイッチ
接触式障害物検出装置(前後2ヶ所)
※かご内はオプション
停止スイッチ(かご内、乗り場操作盤)
電磁ブレーキ
接触式かご裏障害物検出装置
運転キースイッチ
接触式障害物検出装置(前後2ヶ所)
