屋外環境に耐えうる強靭ボディに、
安心・快適の乗り心地。
安心・快適の乗り心地。
木・コンクリート・鉄製など階段の材質を選ばず、急勾配の階段にも設置可能。屋外用でもスリムに設置できるようになりました。壁からのレールの出幅を削減し、より広く階段をお使いいただけます。
左・右設置自在
直線階段用
50・85度回転いす
静音性
屋外用
02
特徴・機能
Point1
防塵・防滴機能
を強化
を強化
耐久性の高いビニールレザーを採用。いす・レールともに風雨に強い設計です。
Point2
レールがスリムに
旧機種よりレールがスリムになりました。壁からのレール出代を、21cmから10cmに大幅に削減。階段をより広くお使いいただけます。
Point3
いすを折りたためる
コンパクト収納
コンパクト収納
階段をより広くお使いいただけるよう、使わない時にはいすを折りたたんで収納できます。
Point4
上階いす回転機能
階段の上階で、乗り降りしやすいように、いすが50度・85度の2段階で回転できます。
※傾斜角度50〜55度は、いす回転50度のみです。
Point5
巻き取り式シートベルト
シートベルトは乗り降りに邪魔にならない巻き取り式です。
Point6
押しボタンスイッチ
操作ボタンを指で押して運転します。指を離すと停止する安全設計です。
Point7
誤動作を防ぐキースイッチ
不意の誤操作やいたずら防止対策として、電源はキー(鍵)で管理します。
Point8
自動停止機能で安心安全
運転中、レールや階段上の障害物を検知すると自動で停止します。
Point9
上下階呼び送りスイッチ
上下階いずれからでもいすの呼び送りができます。
※「有線式」で壁（柱）に設置します。
Point10
保護カバー
風雨や汚れから本体を守る全体保護カバーが付属しています。使わない時は、保護カバーをかけてください。
OPTION
手動式
折りたたみレール
折りたたみレール
下階のレール突き出しで、扉の開閉や動線を妨げないよう、折りたたみ収納レールをお選びいただけます。
ペンダントスイッチ
介助者の操作を容易にします。
胸部ベルト
胸部を保持するベルトを追加できます。

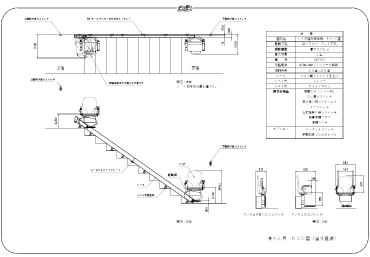

仕様・寸法図
仕様
| 機種 | KS-C |
| 駆動方式 | ローラギア・ラック方式 |
| 定員 | 1名/最大90kg |
| 定格速度 | 6.3m/min |
| 電源 | AC100V |
| 制御方式 | インバータ制御 |
| 傾斜角度 | 20〜55度 |
| レール材質 | アルミ |
| レール色 | シルバーアルマイト仕上げ |
PDF
寸法図ダウンロード
※より詳細な資料をご希望の場合はお手数ですがカタログ・資料請求フォームよりご依頼下さい。
※図面データご利用上の注意
1.図面データのダウンロード、およびその使用で、お客様に直接または、間接的に障害が生じても、当社はいかなる責任も負いかねますので予めご了承下さい。
2.図面データの内容は、予告なく変更する場合があります。
カタログ・技術資料
ダウンロード
ダウンロード
03
操作方法
1
いすを呼ぶ
階段昇降機本体が今居るフロアに無い場合、呼び送りスイッチでいすを呼びます。
2
座面とひじ掛けをおろす
まず階段昇降機本体の座面をおろします。次に片方のひじ掛けをおろすと連動して足のせ台もさがります。
※エスコートスリム以外はひじ掛けと足のせ台を各々おろして下さい。
3
いすに座る
座面に深く腰をおろし、足のせ台に足をのせて下さい。
4
シートベルトを付ける
階段昇降機本体に着座後、巻き取り式シートベルトをおへその上辺りにしっかり装着しロックをかけて下さい。
5
スイッチで上下移動
お手元のスイッチを使用し、階段昇降機を上下移動させてください。
6
回転レバーを操作して
いすを回す
いすを回す
目的のフロアに到着したら座面の下側両サイドにある回転レバーを操作し、降りやすい位置にいすを回して下さい。
(いす回転は上階側でご使用下さい｡)
(いす回転は上階側でご使用下さい｡)
7
シートベルトを外し､
いすから降りる
いすから降りる
シートベルトのロックを解除し、シートベルトを外します。巻き取り式になっていますのでゆっくり収納して下さい。
8
収納する
足のせ台、座面を折りたたみ、収納して下さい。
